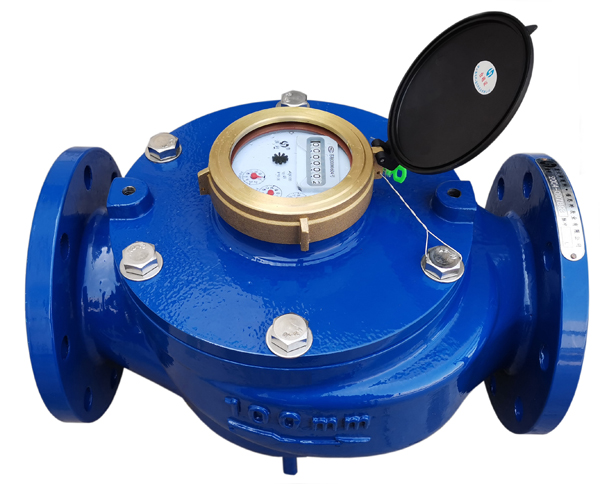

多流束旋翼液封式水表LXS-(65～150)/A2
◆用途：
★用于測量流經自來水管道水的體積總量。用戶可在該水表指示器上直觀讀取流過水表水的體積。適用于單向水流，
對有腐蝕性的液體不能測量。
◆優點：
★表殼回流腔設計，壓損大幅度降低。
★內置高強度過濾網，可有效防止管道中的雜物損壞水表，減少水表的故障率。
★七位寬字輪設計，字輪計數部分采用特殊液體封裝并配有壓力補償裝置，指針計數減速部分能長期保持浸入水中。
★字輪顯示部位上方采用防霧氣設計，可有效防止玻璃上下表面內外溫差導致冷凝現象，使字輪讀數長期保持清晰。
★結構緊湊、可靠，防污效果好，抄讀方便，計量精度較高。
★可預留有磁或無磁發訊指針，根據不同需求配置各種遠傳裝置。
◆工作條件：
溫度等級：T30 水壓等級：MAP10 氣候和機械環境等級：O級 流動剖面敏感度等級：U5/D3
◆流量技術參數
|
公 稱
口 徑
|
過載流量
Q4
|
常用流量
Q3
|
Q3/Q1
|
Q2/Q1
|
分界流量
Q2
|
最小流量
Q1
|
最小讀數
Min
|
最大讀數
Max
|
|
mm
|
m3/h
|
m3/h
|
m3
|
|
65
|
31.25
|
25
|
50
|
1.6
|
0.8
|
0.5
|
0.00005
|
999999
|
|
80
|
0.5
|
0.31
|
|
80
|
50
|
40
|
50
|
1.28
|
0.8
|
0.0005
|
9999999
|
|
80
|
0.8
|
0.5
|
|
100
|
78.75
|
63
|
50
|
2
|
1.26
|
0.0005
|
9999999
|
|
80
|
1.26
|
0.8
|
|
150
|
200
|
160
|
50
|
5.1
|
3.2
|
0.0005
|
9999999
|
|
80
|
3.2
|
2
|
◆計量特性：2級水表（準確度等級為2級）
在水溫0.1℃至30℃范圍內，水表的最大允許誤差在高區（Q2≤Q≤Q4）為±2%，低區（Q1≤Q＜Q2）為±5%；
◆壓力損失等級：Δp 63
◆外形尺寸及重量
|
公 稱
口 徑
|
長
L
|
寬
B
|
高
H
|
連接法蘭標準：GB/T17241.6-2008
|
重量
|
|
|
法蘭外徑
D
|
螺栓孔中
心圓直徑
D1
|
單邊螺栓孔
數-孔直徑
n-Φd
|
|
|
mm
|
kg
|
|
|
65
|
280
|
185
|
200
|
185
|
145
|
4-Φ19
|
16
|
|
|
80
|
370
|
316
|
261
|
200
|
160
|
8-Φ19
|
35
|
|
|
100
|
370
|
328
|
281
|
220
|
180
|
8-Φ19
|
43
|
|
|
150
|
500
|
406
|
372
|
285
|
240
|
8-Φ23
|
90
|
|
注： 法蘭連接按GB/T17241.6-2008 PN10的規定，特殊規格訂貨時提出。
尺寸及重量、主要參數以產品實物及訂貨要求為準。

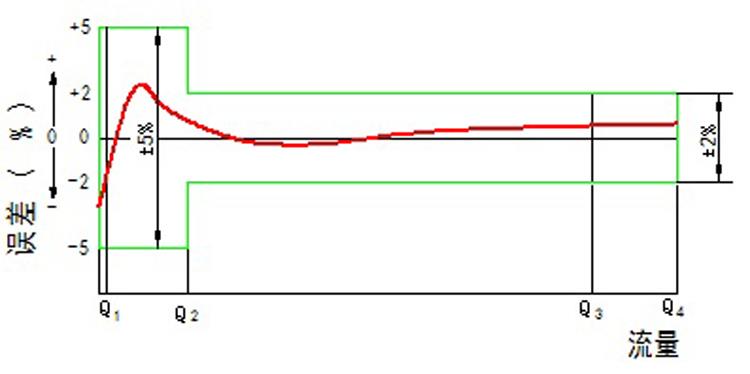

◆流量誤差曲線
◆外形尺寸圖
