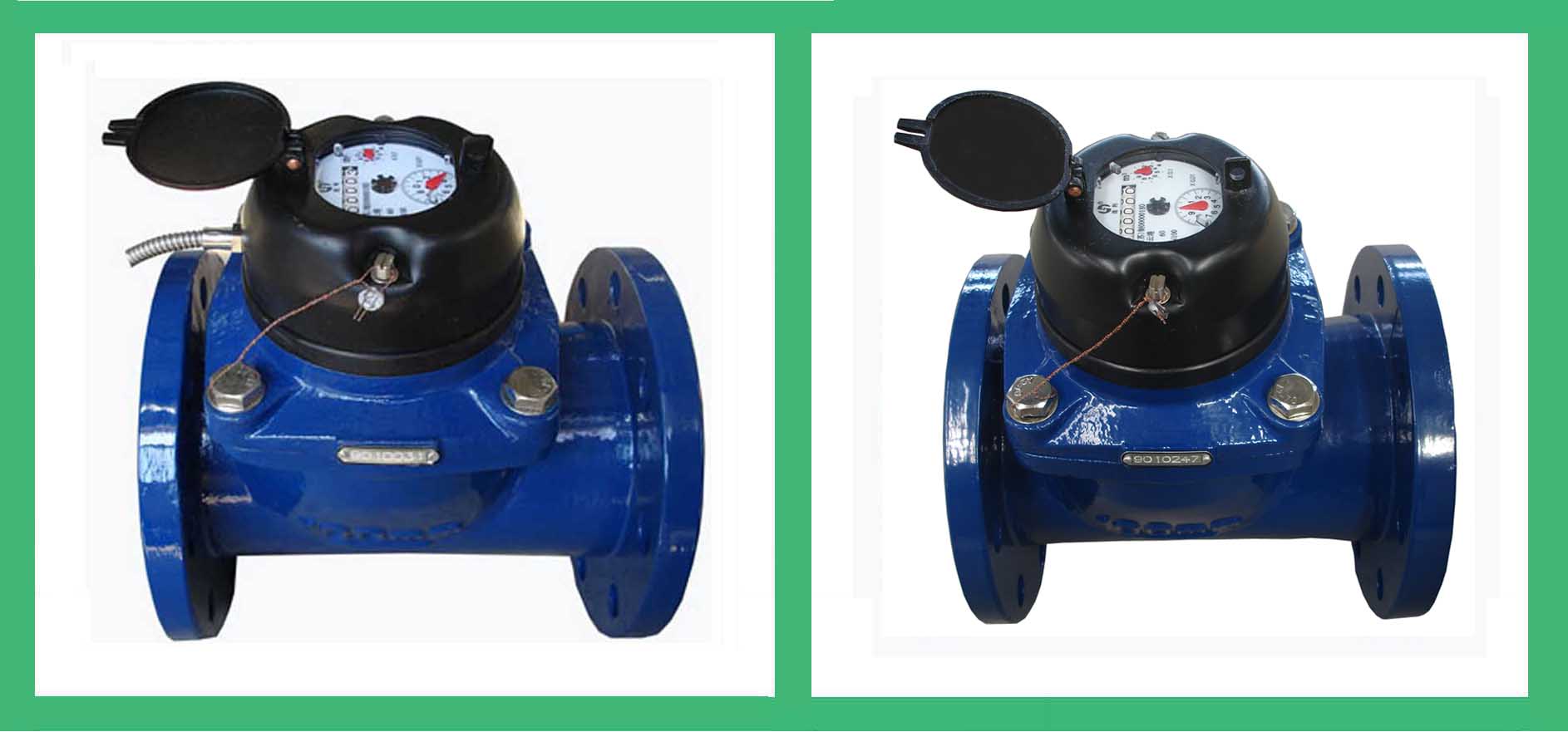

水平螺翼可拆卸干式熱水表LXLGC（R）－（50～500）E/C
用 途：用于測量流經自來水管道水的體積總量。
工作條件：水壓：不超過1.0MPa（10bar） 或1.6MPa（16bar） 水溫：熱水0.1℃～90℃。
特 點：本水表為可拆干式磁傳動水表，具有以下優點：傳動阻力小，流通能力大，計量精度高，使用壽命長，
零部件通用性好，維修方便，計數器抽真空，讀數永遠保持清晰。該系列水表皆可附加遠傳輸出裝置，脈沖當量為100升/脈沖、1000升/脈沖和10000升/脈沖。

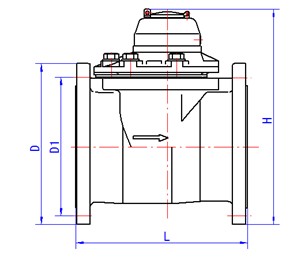

外形尺寸
|
口徑
DN
|
長
L
|
寬
B
|
高
H
|
連接法蘭
|
公稱壓力
MPa
|
重量
kg
|
|
|
法蘭外徑D
|
螺栓孔中心圓直徑D1
|
連接螺栓
|
|
|
mm
|
|
|
50
|
200
|
165
|
239
|
165
|
125
|
4×M16
|
1.0
|
10
|
|
|
1.6
|
|
|
65
|
200
|
185
|
247
|
185
|
145
|
4×M16
|
1.0
|
13.5
|
|
|
1.6
|
|
|
80
|
225
|
200
|
257
|
200
|
160
|
8×M16
|
1.0
|
15.5
|
|
|
1.6
|
|
|
100
|
250
|
220
|
316
|
220
|
180
|
8×M16
|
1.0
|
18.5
|
|
|
1.6
|
|
|
125
|
250
|
250
|
326
|
250
|
210
|
8×M16
|
1.0
|
24.8
|
|
|
1.6
|
|
|
150
|
300
|
285
|
374
|
285
|
240
|
8×M20
|
1.0
|
27.6
|
|
|
1.6
|
|
|
200
|
350
|
340
|
401
|
340
|
295
|
8×M20
|
1.0
|
47.5
|
|
|
12×M20
|
1.6
|
48
|
|
|
250
|
450
|
395
|
465
|
395
|
350
|
12×M20
|
1.0
|
79
|
|
|
405
|
468
|
405
|
355
|
12×M24
|
1.6
|
81
|
|
|
300
|
500
|
445
|
488
|
445
|
400
|
12×M20
|
1.0
|
93
|
|
|
460
|
493
|
460
|
410
|
12×M24
|
1.6
|
95
|
|
|
350
|
500
|
505
|
592
|
505
|
460
|
16×M20
|
1.0
|
125
|
|
|
400
|
600
|
565
|
663
|
565
|
515
|
16×M24
|
1.0
|
185
|
|
|
580
|
580
|
525
|
16×M27
|
1.6
|
199
|
|
|
500
|
800
|
670
|
765
|
670
|
620
|
20×M24
|
1.0
|
320
|
|
|
715
|
715
|
650
|
20×M30
|
1.6
|
340
|
|
主要技術參數
|
公 稱
口 徑
mm
|
計量
等級
Q3/Q1
|
過載流量Q4
|
常用流量Q3
|
分界流量Q2
|
最小流量Q1
|
最小讀數
|
最大讀數
|
|
m3/h
|
m3
|
|
50
|
50
|
31.25
|
25
|
0.8
|
0.5
|
0.001
|
999999
|
|
65
|
50
|
50
|
40
|
1.28
|
0.8
|
0.001
|
999999
|
|
80
|
50
|
78.75
|
63
|
2.016
|
1.26
|
0.001
|
999999
|
|
100
|
50
|
125
|
100
|
3.2
|
2.0
|
0.001
|
999999
|
|
125
|
50
|
200
|
160
|
5.12
|
3.2
|
0.001
|
999999
|
|
150
|
50
|
312.5
|
250
|
8.0
|
5.0
|
0.01
|
9999999
|
|
200
|
50
|
500
|
400
|
12.8
|
8.0
|
0.01
|
9999999
|
|
250
|
50
|
787.5
|
630
|
20.16
|
12.6
|
0.01
|
99999999
|
|
300
|
50
|
1250
|
1000
|
32
|
20
|
0.1
|
99999999
|
|
350
|
40
|
1750
|
1400
|
56
|
35
|
0.1
|
99999999
|
|
400
|
50
|
2000
|
1600
|
51.2
|
32
|
0.1
|
99999999
|
|
500
|
50
|
3125
|
2500
|
80
|
50
|
0.1
|
99999999
|

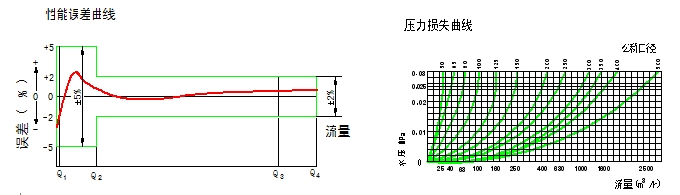

示值誤差值：從分界流量到過載流量為 ±3%，從最小流量到分界流量（不包括分界流量）為 ± 5%
